Eixos Usinados Conforme Desenho podem ter perfis lisos ou compostos, em que são montadas as engrenagens, polias, rolamentos, volantes, manípulos etc.

Os Eixos Usinados Conforme Desenho podem ser fixos ou giratórios e sustentam os elementos de máquina, no caso dos eixos fixos, os elementos, engrenagens com buchas, polias sobre rolamentos e volantes é que giram.

Há diferentes tipos e formatos de Eixos Usinados Conforme Desenho, o principal objetivo dos Eixos Usinados Conforme Desenho é a transferência de força, requerem fixação rígida e ferramentas de corte leve para evitar vibrações, assim como com as engrenagens, uma preparação cuidadosa para o estágio endurecido é um fator de sucesso.

Eixos Usinados Conforme Desenho em Opções de Materiais

Os Eixos Usinados Conforme Desenho são fabricados em aço ou ligas de aço, pois os materiais metálicos apresentam melhores propriedades mecânicas do que os outros materiais, por isso, são mais adequados para a fabricação de elementos de transmissão.

Os Eixos Usinados Conforme Desenho com pequena solicitação mecânica são fabricados em aço ao carbono, eixos usinados árvore de máquinas e automóveis são fabricados em aço-níquel, os eixos usinados-árvore para altas rotações ou para bombas e turbinas são fabricados em aço cromo-níquel, eixos usinados para vagões são fabricados em aço-manganês.

Quando os Eixos Usinados Conforme Desenho têm finalidades específicas, podem ser fabricados em cobre, alumínio, latão, portanto, o material de fabricação varia de acordo com a função dos Eixos Usinados.

Tipos de Eixos Usinados Conforme Desenho

Quanto ao tipo, os Eixos Usinados Conforme Desenho podem ser roscados, ranhurados, estriados, maciços, vazados, flexíveis, cônicos, cujas características estão descritas a seguir.

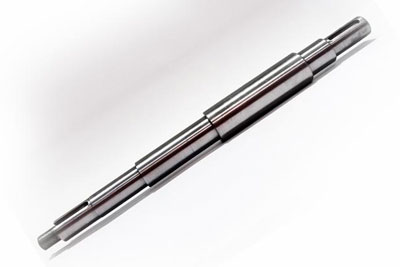

1. Eixos Usinados maciços, a maioria dos eixos maciços tem seção transversal circular maciça, com degraus ou apoios para ajuste das peças montadas sobre eles, a extremidade do eixo é chanfrada para evitar rebarbas, as arestas são arredondadas para aliviar a concentração de esforços.
2. Eixos Usinados vazados, normalmente as máquinas-ferramenta possuem o eixo-árvore vazado para facilitar a fixação de peças mais longas para a usinagem, temos ainda os eixos vazados empregados nos motores de avião, por serem mais leves.
3. Eixos Usinados cônicos, os eixos cônicos devem ser ajustados a um componente que possua um furo de encaixe cônico, a parte que se ajusta tem um formato cônico e é firmemente presa por uma porca uma chaveta é utilizada para evitar a rotação relativa.

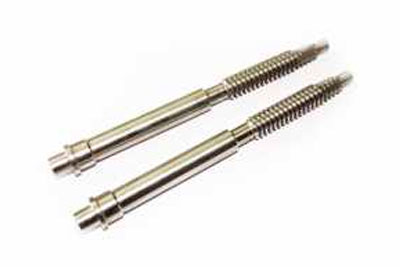

4. Eixos Usinados roscados, esse tipo de eixo é composto de rebaixos e furos roscados, o que permite sua utilização como elemento de transmissão e também como eixo prolongador utilizado na fixação de rebolos para retificação interna e de ferramentas para usinagem de furos.
5. Eixos Usinados-árvore ranhurados, esse tipo de eixo apresenta uma série de ranhuras longitudinais em torno de sua circunferência, essas ranhuras engrenam-se com os sulcos correspondentes de peças que serão montadas no eixo, os eixos ranhurados são utilizados para transmitir grande força.
6. Eixos Usinados-árvore estriados, assim como os eixos cônicos, como chavetas, caracterizam-se por garantir uma boa concentricidade com boa fixação, os eixos-árvore estriados também são utilizados para evitar rotação relativa em barras de direção de automóveis, alavancas de máquinas etc.
7. Eixos Usinados-árvore flexíveis, consistem em uma série de camadas de arame de aço enroladas alternadamente em sentidos opostos e apertadas fortemente, o conjunto é protegido por um tubo flexível e a união com o motor é feita mediante uma braçadeira especial com uma rosca, são eixos empregados para transmitir movimento a ferramentas portáteis (roda de afiar), e adequados a forças não muito grandes e altas velocidades (cabo de velocímetro).
